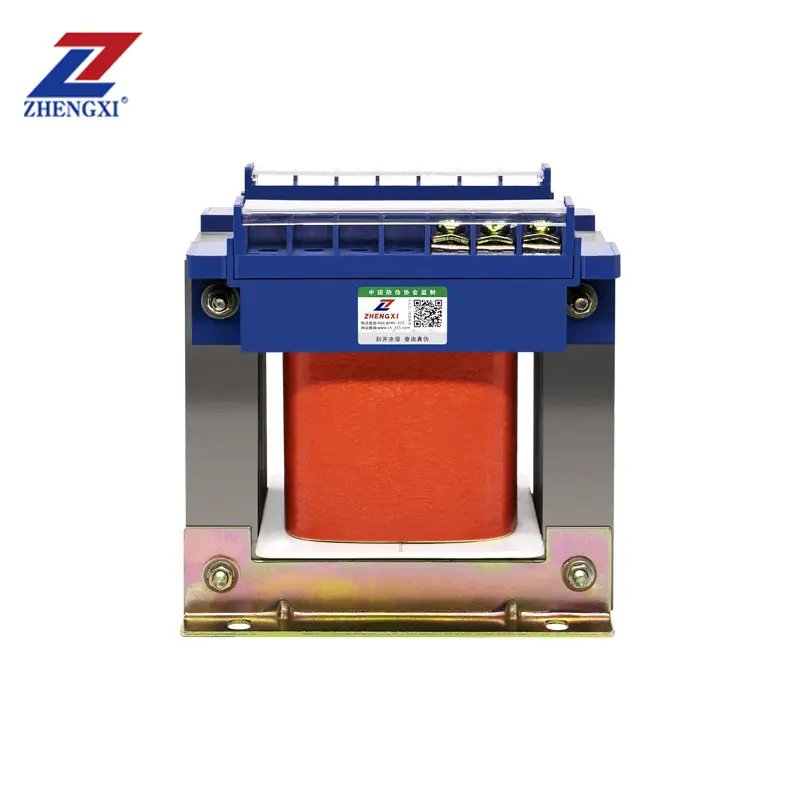

BK Industrielle kontroltransformatorer

Anvendelsesområde

Industrielle kontroltransformatorer bruges hovedsageligt inden for industrien, især til elektronisk udstyr og elektriske kontrolsystemer. De er kendetegnet ved stærk elektrisk isolering, sikker og pålidelig drift osv. De er velegnede til applikationer, der kræver undertrykkelse af højfrekvente tab og strømforsyning i lille skala.

Strukturerede figurer

BK Industrielle kontroltransformatorer kan opdeles i: shell-type transformatorer i henhold til formen på shell rammestruktur; i henhold til installationsmetoden kan opdeles i: lodrette transformatorer.

Kontroltransformatorer er små tørtransformere, der fungerer efter princippet om elektromagnetisk induktion, og som består af en jernkerne og en spole. Dens funktion er at konvertere indgangsvekselspændingen til en passende udgangsspænding med justerbar impedans. I applikationer omfatter almindelige spændingsomdannelsesområder 380V til 220V, 36V, 24V, 12V og så videre.

Typebetegnelse

Anvendelsesmiljøert

● Omgivende lufttemperatur kr-5℃ til +40℃, 24 timer i gennemsnit mere end +35℃;
● Installationssted i højst 2000 meters højde;
● Relativ luftfugtighed i den aktuelle lufttemperatur +40 ℃ mindre end 50%, ved en relativt lav temperatur kan have en høj relativ luftfugtighed. våd på den månedlige gennemsnitlige maksimale luftfugtighed var 90%, mens den gennemsnitlige minimumstemperatur +25 ℃, og under hensyntagen til temperaturændringerne som følge af produktet på overfladen af gelen.
● Installeres på steder, hvor der ikke er kraftige vibrationer eller stød;
● I et ikke-eksplosivt farligt medium, hvor der ikke er ætsende metal og isolerende gas og ledende støv.
Indgangs- og udgangsspænding kan tilpasses efter kundens behov

Vigtigste tekniske parameter

Installationens form og størrelse

Produktspecifikationer



● Plastikskal af bedste kvalitet
● Flip typewiring beskyttelsesdækselPlastikskal af høj kvalitet, stærk og holdbar Sikkerhed

Bemærk, når du bruger en kontroltransformator

Effektgrænse: Den samlede effekt af den sekundære belastning må ikke overstige transformatorens nominelle effekt, og den må ikke kortsluttes, da det ellers vil forårsage overophedning og brænde transformatoren i alvorlige tilfælde.
Korrekt ledningsføring: De primære og sekundære ledninger kan ikke tilsluttes forkert. Vær særlig opmærksom på ledningerne på primærsiden, og klemmerne er markeret med den tilpassede spændingsværdi.
Tilslut ikke 380V-strømledningen til 220V-terminalen, men du kan tilslutte 220V-strømledningen til 380V-terminalen, i hvilket tilfælde udgangsspændingen på sekundærsiden vil blive reduceret med 1,73 gange.
Matchende belastningsspænding: Den sekundære sidebelastning skal tilsluttes den tilsvarende terminal:
6,3V-indikatorlampen er forbundet til 6,3V-terminalen.
36V-belysningslampen er tilsluttet 36V-terminalen.
127V-kontaktorspolen er forbundet til 127V-terminalen.
